最全图文大对数电缆端接到110（语音）配线架，电话配线架打线

通常大对数电话电缆分为：10对，20对，25对，30对，50对，100对，200对，300对。。。。。2400对。



• 5种线缆主色：白色、红色、黑色、黄色、紫色

• 5种线缆配色：蓝色、橙色、绿色、棕色、灰色



一般把白红黑黄紫称做a线，蓝橙绿棕灰叫b线。



25对电话电缆色谱线序表

• 1对—白蓝 2对—白橙 3对—白绿 4对—白棕 5对—白灰

• 6对—红蓝 7对—红橙 8对—红绿 9对—红棕 10对—红灰

• 11对—黑蓝 12对—黑橙 13对—黑绿 14对—黑棕 15对—黑灰

• 16对—黄蓝 17对—黄橙 18对—黄绿 19对—黄棕 20对—黄灰

• 21对—紫蓝 22对紫橙 23对—紫绿 24对紫棕，25对—紫灰













下面以25对大电缆为例，端接110配线架，流程如下：



1、介绍下需要用到的材料和工具：25对大对数电缆、110配线架、标签纸、模块、剪刀、壁纸刀、剥线器、打线钳、模块钳

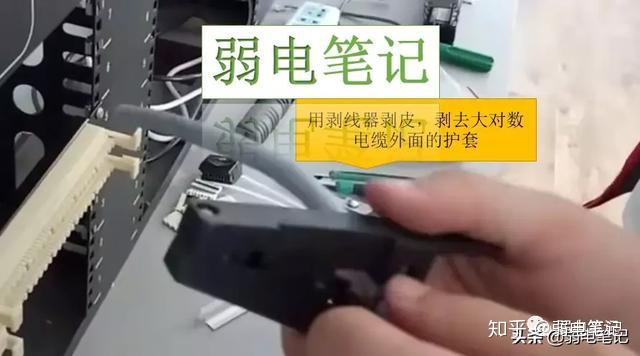

2、剥线，用剥线器将大对数电缆剥皮，剥去外护套

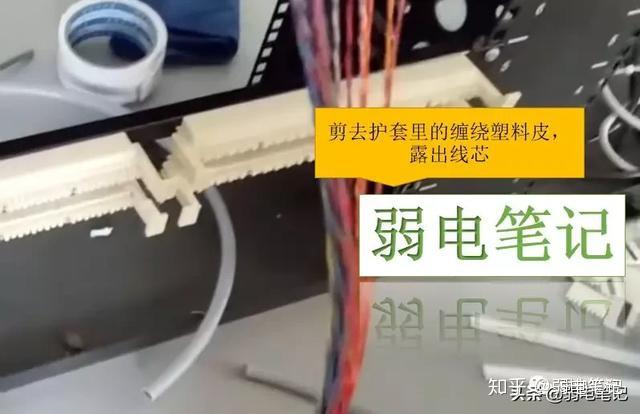

3、剥去外护套后，再剪掉里面线缆上缠绕的塑料皮

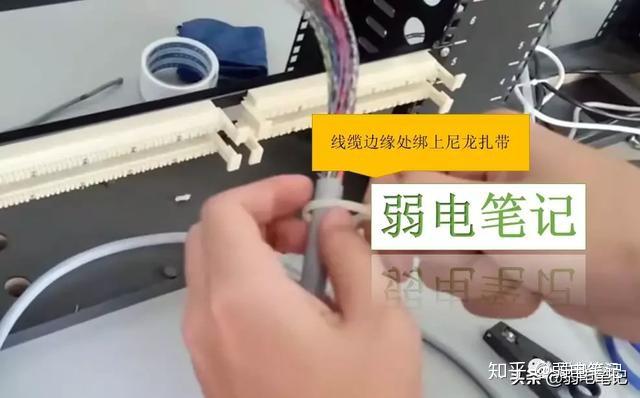

4、把边缘处绑上尼龙扎带，并剪掉多余部分

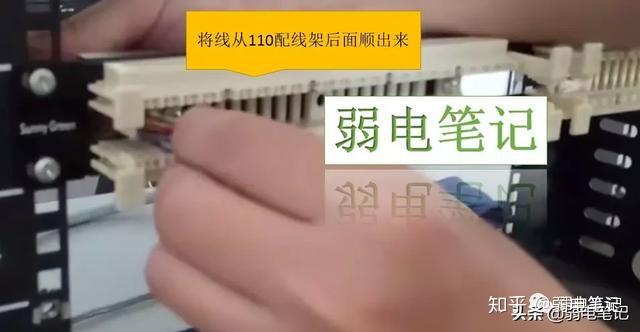

5、将线从110配线架后面顺出来

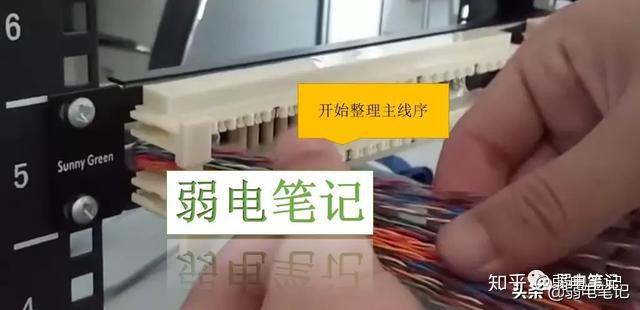

6、开始理线，先整理主线序。

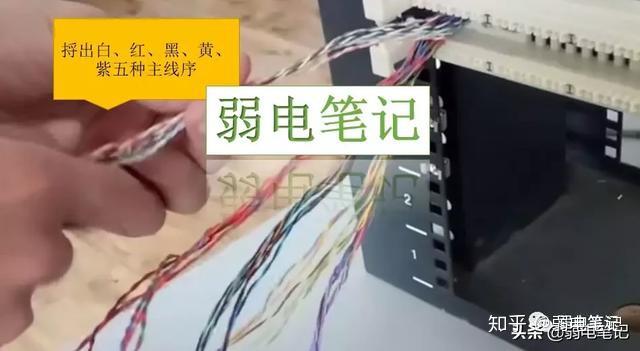

7、25对大电缆共五组主线序，为白、红、黑、黄、紫，一一捋出来

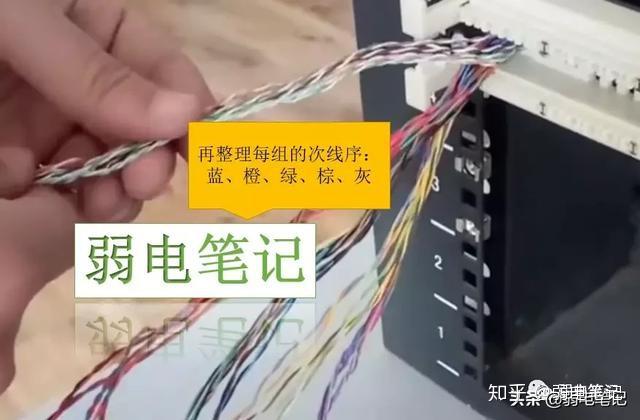

8、五组主线序捋出来后，再整理每组的次线序，也是5对：蓝、橙、绿、棕、灰

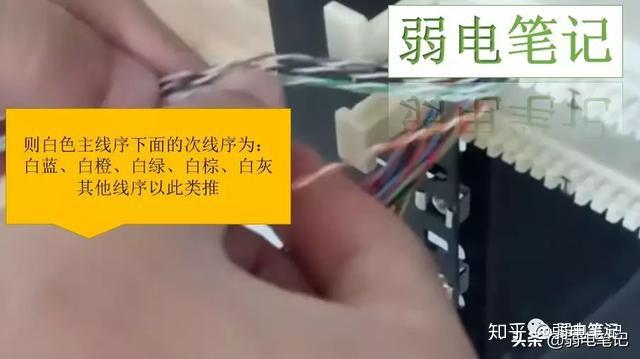

9、那么白色主线序下面的次线序为：白蓝、白橙、白绿、白棕、白灰，其他以此类推

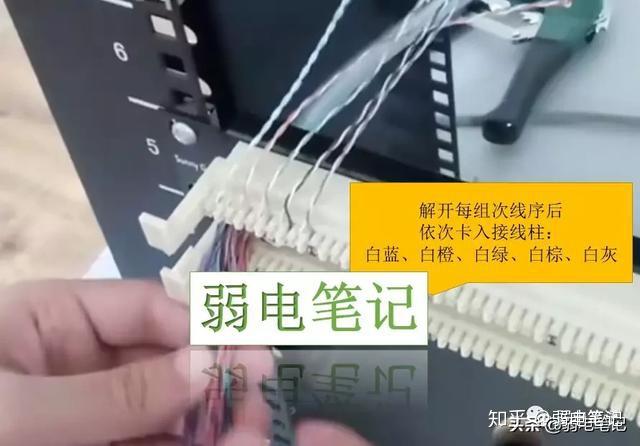

10、解开次线序后，依次卡入110配线架的接线柱

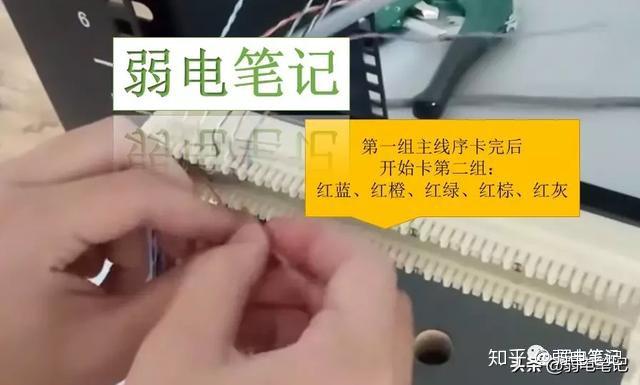

11、第一组卡完，接着卡第二组。。。











12、依次卡完

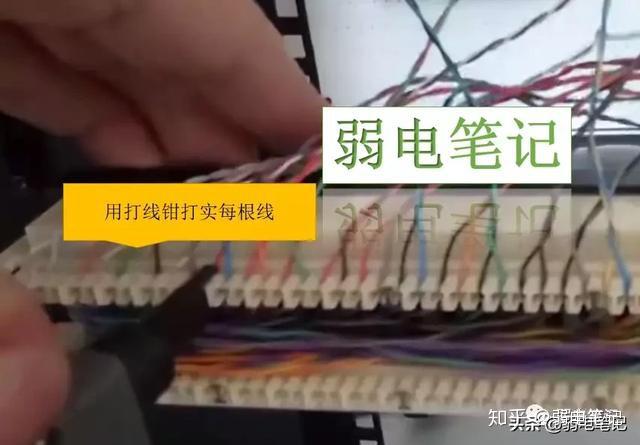

13、用打线钳打实每根线











14、注意打线钳长的刀口在上，短的在下











15、用壁纸刀把没断的多余的线裁掉

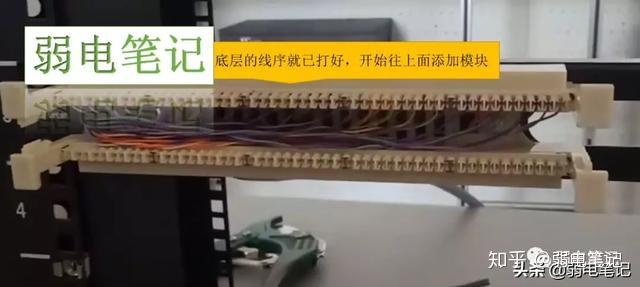

16、这样底层的线序就已打好，开始往上面打模块

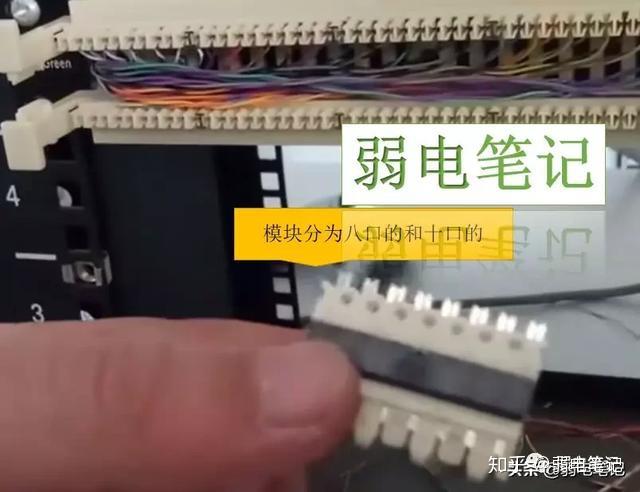

17、准备好模块，本文以8口模块为例

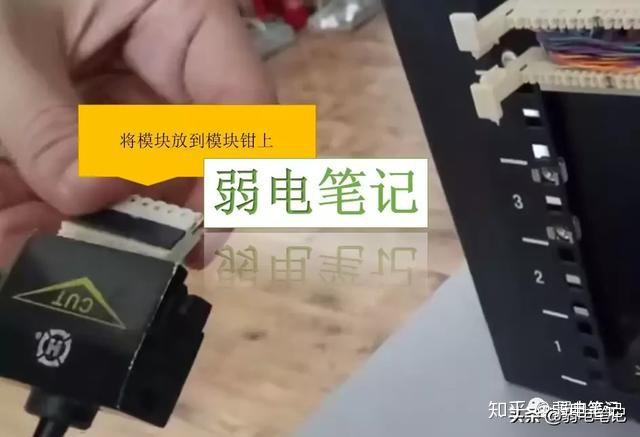

18、将模块放到模块钳上











19、对准110配线架的接线柱

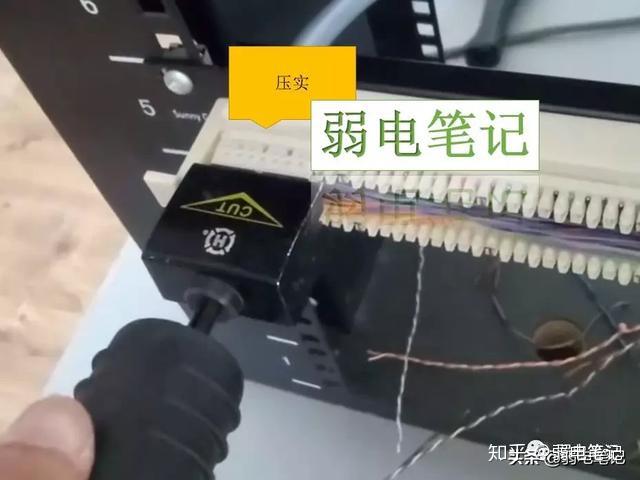

20、用力下压，压实，听到咔哒一声

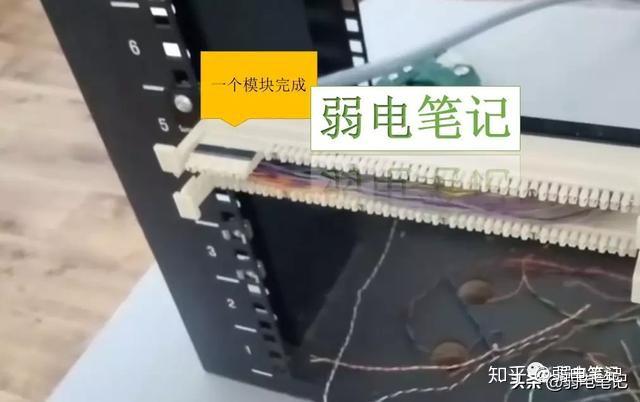

21、这样一个模块就打完了

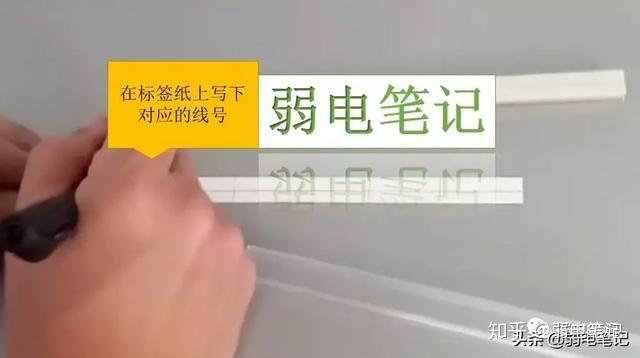

22、在110配线架标签纸上写下对应的线号

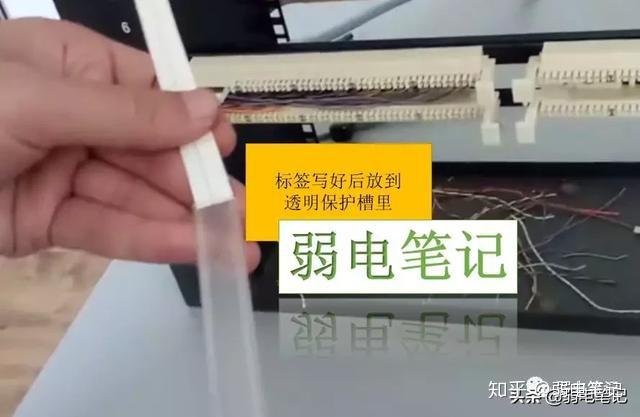

23、标签写好后，塞到保护槽里

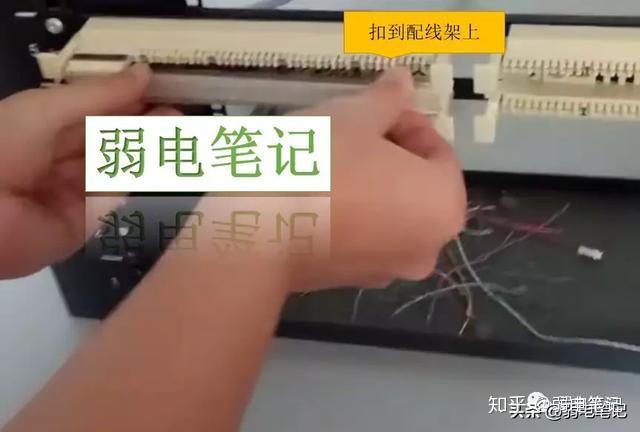

24、将标签扣到配线架上

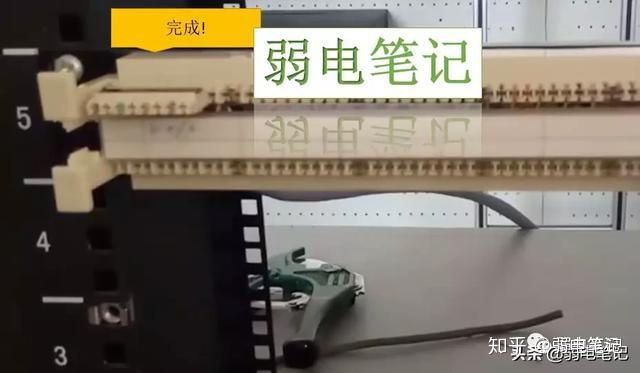

25、完成！
